노후 건축물의 에너지 성능을 높이는 그린리모델링에서 가장 먼저 떠올리는 기술은 ‘단열’이다. 실제로 국토안전관리원 그린리모델링창조센터에서도 내·외부 단열보강과 고성능 창호를 주요 그린리모델링 기술요소로 제시하고 있다.
그렇다면 단열재를 충분히 두껍게 시공하고 법적 단열기준까지 만족하면 건물의 단열 문제는 모두 해결되는 것일까?
답은 생각보다 단순하지 않다.
벽체 한가운데의 단열성능이 아무리 뛰어나더라도 벽과 슬래브가 만나는 곳, 기둥과 외벽이 만나는 곳, 창호가 설치되는 주변처럼 단열층의 연속성이 깨지는 부분에서는 예상하지 못한 열의 통로가 만들어질 수 있기 때문이다.
건축공학에서는 이를 ‘열교(Thermal Bridge)’라고 부른다.

1. U-value가 낮은데도 열이 샐 수 있다?

건축물의 단열성능을 이야기할 때 가장 자주 등장하는 값이 열관류율(U-value)이다.
열관류율은 벽체나 지붕, 창과 같은 건축물의 한 부위를 사이에 두고 실내외 온도차가 있을 때 단위면적당 얼마나 많은 열이 이동하는지를 나타낸다.
단위는 W/㎡·K이며, 값이 작을수록 같은 온도차에서 이동하는 열량이 적다는 뜻이다.
개념적으로 열관류율은 다음과 같이 표현할 수 있다.

여기서 R은 재료층과 표면 열저항 등을 포함한 전체 열저항이다.
따라서 일반적으로 단열재의 열저항을 높이면 전체 열저항 R이 커지고 열관류율 U는 작아진다.
실제로 현행 국토교통부 「건축물의 에너지절약설계기준」에서도 외기에 직접 또는 간접 면하는 거실의 외벽·지붕·바닥 등에 열손실 방지를 위한 단열조치를 요구한다.
그런데 여기에는 한 가지 함정이 있다.
U-value는 기본적으로 벽체와 같이 일정한 단면을 통해 흐르는 열을 평가하기에 적합한 지표다. 실제 건물에는 벽체만 존재하는 것이 아니다.
외벽은 바닥 슬래브와 만나고, 구조체에는 기둥과 보가 있으며, 벽에는 창문이 뚫려 있다.
바로 이런 ‘접합부’에서 문제가 시작된다.

2. 열은 단열재보다 ‘약한 곳’을 찾아간다

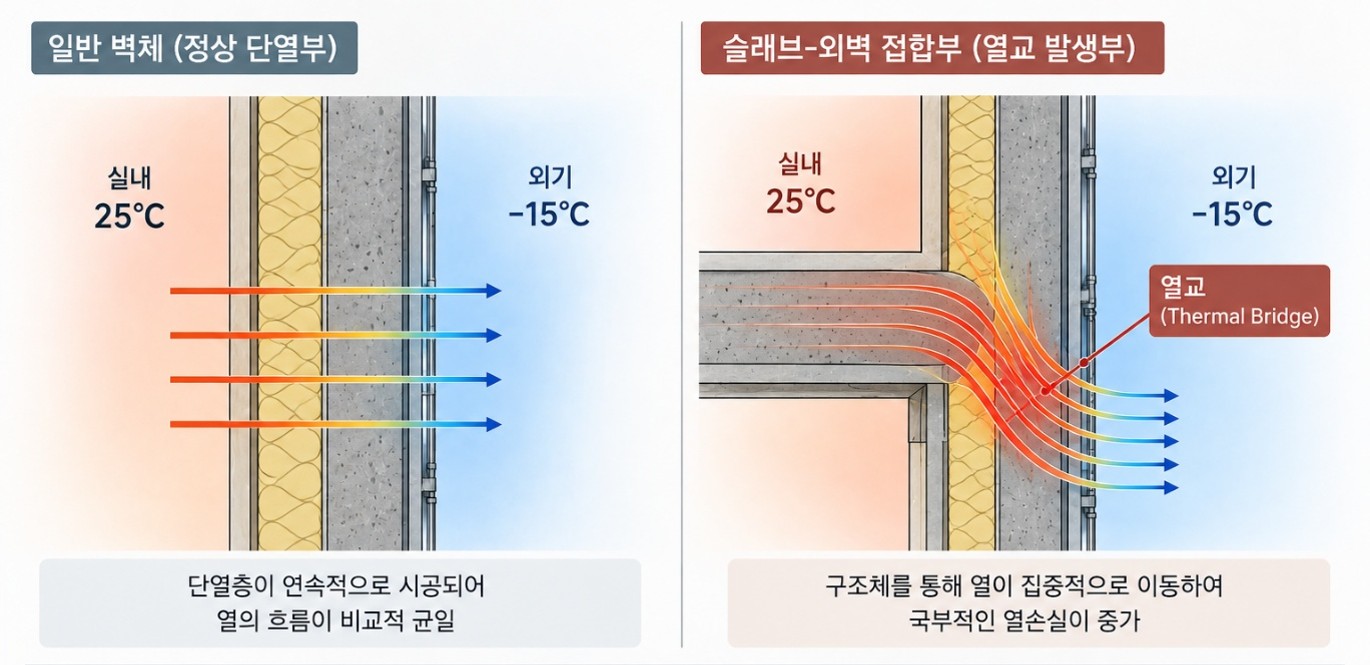

외단열된 벽을 하나 떠올려 보자.
벽체 중앙에서는 단열재가 연속적으로 설치되어 있어 열이 비교적 천천히 이동한다. 하지만 벽과 슬래브가 만나는 부분에서 단열층이 끊기거나 구조체가 외부까지 이어진다면 상황이 달라진다.
콘크리트와 같은 구조체를 통해 국부적으로 열이 더 쉽게 이동할 수 있는 경로가 만들어진다.
이처럼 건물 외피의 일부에서 주변보다 열이 집중적으로 이동하는 현상이 열교다.
그래서 현행 「건축물의 에너지절약설계기준」에서도 외피 모서리나 구조체가 만나는 부위 등에 단열재가 연속적으로 설치될 수 있도록 하는 등 열교를 최소화하기 위한 조치를 요구한다.
즉,
좋은 단열재를 사용했는가?
뿐만 아니라,
그 단열재가 건물 전체에서 끊기지 않고 이어져 있는가?
까지 확인해야 실제 건물의 단열성능을 제대로 판단할 수 있다는 의미다.
그린리모델링에서는 이 문제가 더욱 중요하다.
신축과 달리 기존 건물의 구조체와 접합부가 이미 만들어져 있기 때문에 기존 벽체·슬래브·기둥·창호 주변 조건을 고려하면서 새로운 단열층을 연결해야 하기 때문이다.

3. 열교는 왜 ‘곰팡이’까지 만들까?

열교의 문제는 단순히 난방에너지가 조금 더 빠져나가는 데서 끝나지 않는다.
겨울철을 생각해보자.
실내는 따뜻하고 외부는 차갑다. 단열이 잘된 벽체의 실내측 표면은 비교적 높은 온도를 유지하지만, 열교가 발생하는 부분에서는 외부로 열이 더 쉽게 빠져나가면서 실내측 표면온도가 주변보다 낮아질 수 있다.
여기서 결로 문제가 시작된다.
공기에는 수증기가 포함되어 있으며, 공기의 온도가 낮아질수록 포함할 수 있는 수증기의 양도 감소한다. 벽체의 실내측 표면온도가 해당 공기의 노점온도 이하로 내려가면 표면에서 수증기가 응결해 결로가 발생할 수 있다. 따라서 같은 실내온도와 상대습도에서도 열교로 인해 표면온도가 낮아진 벽체 모서리나 창호 주변에서 결로가 먼저 나타날 수 있다.

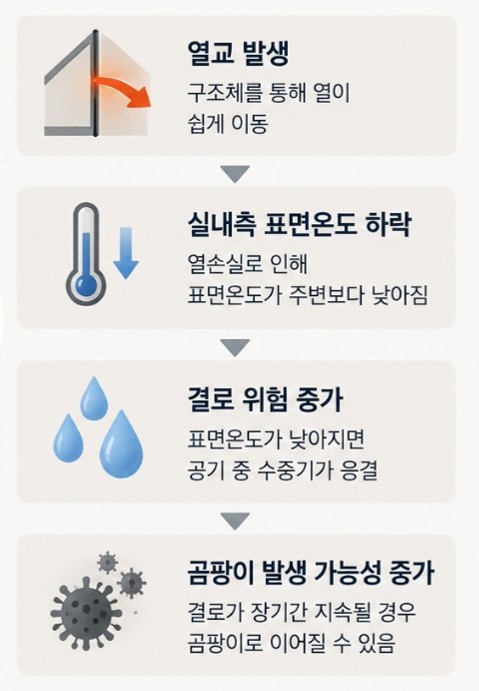

즉,

라는 연결고리가 만들어질 수 있다.
그래서 결로 문제를 단순히 “실내가 습해서 생긴 문제”라고만 볼 수 없다.

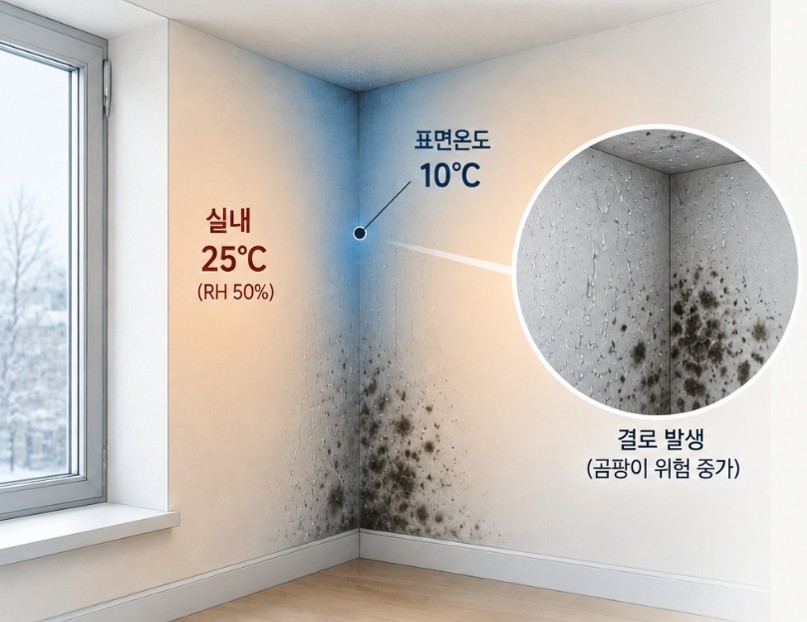

같은 실내온도와 습도에서도 벽체 모서리나 창 주변처럼 표면온도가 유독 낮은 부위가 있다면 그곳에서 먼저 결로가 나타날 수 있기 때문이다.

4. 그래서 등장하는 숫자, ‘TDR’
그렇다면 벽체의 어느 부분이 결로에 취약한지는 어떻게 판단할까?
우리나라에서는 「주택법」에 따른 사업계획승인을 받아 건설하는 500세대 이상의 공동주택을 대상으로 「공동주택 결로 방지를 위한 설계기준」을 적용하며, 이 기준에서는 결로 방지 성능을 평가하기 위한 지표로 온도차이비율(TDR, Temperature Difference Ratio)을 사용한다.
TDR은 쉽게 말해 실내와 실외의 온도차 가운데 실내표면에서 얼마나 온도가 떨어졌는지를 상대적으로 나타낸 값이다.
개념적으로는 다음과 같다.

값은 0에서 1 사이로 나타난다.

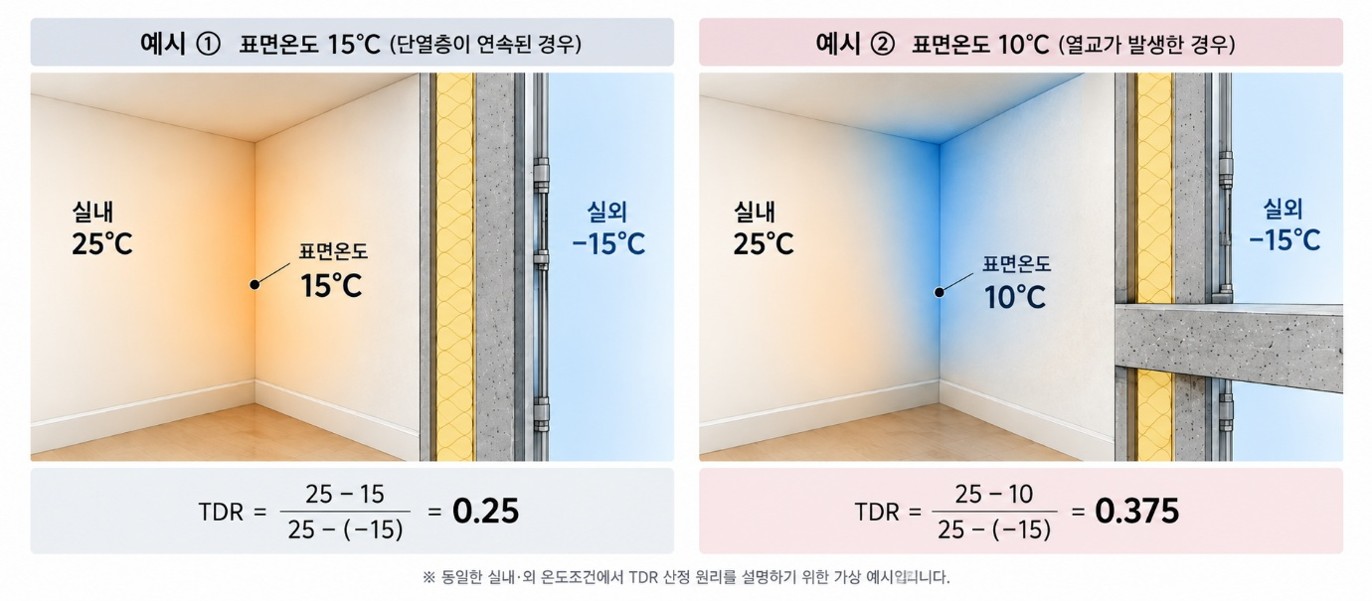

예를 들어 실내온도가 25℃, 실외온도가 -15℃인데 어떤 벽체 접합부의 실내표면온도가 15℃라면,
TDR = (25?15) / [25?(?15)] = 0.25
가 된다.
반대로 동일한 조건에서 열교 때문에 표면온도가 10℃까지 내려간다면,
TDR = (25?10) / 40 = 0.375
가 된다.
즉 동일한 실내외 조건에서는 표면온도가 낮아질수록 TDR은 커진다.
현재 국토교통부의 「공동주택 결로 방지를 위한 설계기준」에서는 실내온도 25℃, 상대습도 50%를 기준 조건으로 두고, 지역에 따라 중부1 -20℃, 중부2 -15℃, 남부 -10℃의 실외온도를 적용한다.
그리고 출입문뿐 아니라 외기에 직접 접하는 벽체와 천장 슬래브·바닥이 동시에 만나는 벽체접합부, 외기에 직접 접하는 창 역시 TDR을 이용한 결로 방지 성능평가 대상에 포함한다.
특히 흥미로운 점은 이러한 성능을 단순히 눈으로 판단하는 것이 아니라 시험 또는 컴퓨터 시뮬레이션을 통해 실내표면온도를 산정하고 TDR을 평가할 수 있도록 하고 있다는 것이다.
벽체 모서리 하나에도 건축환경공학적인 성능평가가 숨어 있는 셈이다.

5. 그렇다면 단열재는 두꺼울수록 무조건 좋을까?
여기까지 보면 한 가지 사실을 알 수 있다.
건물의 단열성능은 단순히 ‘단열재 몇 mm를 넣었는가’만으로 결정되지 않는다는 것이다.

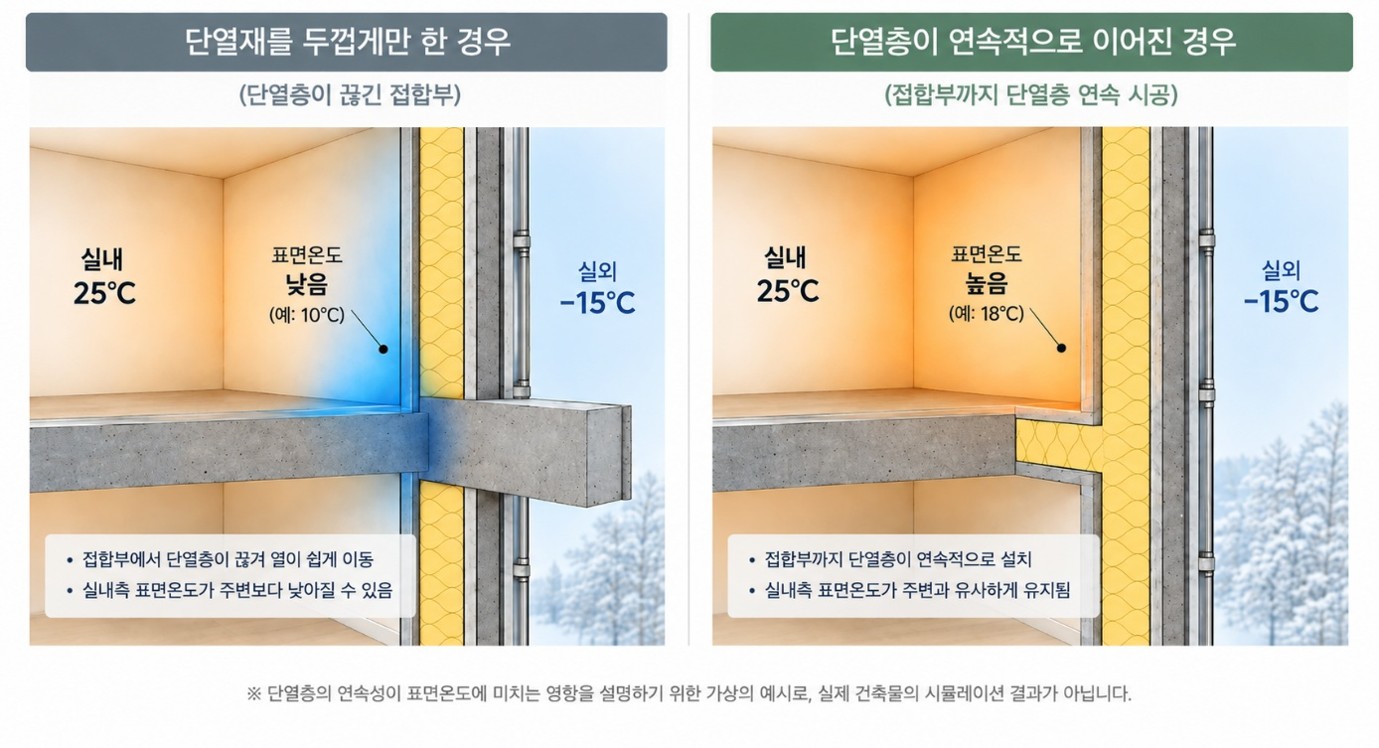

예를 들어 벽체 중앙부의 단열재를 두껍게 해 U-value를 충분히 낮추더라도, 슬래브나 창호 주변에서 단열층이 끊긴다면 그 부위의 표면온도는 여전히 낮아질 수 있다.
따라서 중요한 것은 단열재의 ‘두께’뿐 아니라 단열층의 연속성이다.
실제로 「건축물의 에너지절약설계기준」 역시 외피 모서리 등에 열교가 발생하지 않도록 단열재를 연속적으로 설치하는 등의 조치를 규정하고 있다.
결국 건물 전체의 성능을 높이려면 벽 한가운데의 U-value뿐 아니라 벽-슬래브 접합부, 외벽 모서리, 창호 주변과 같은 디테일을 함께 살펴야 한다.

6. 그린리모델링의 진짜 ‘디테일’
2026년 민간건축물 그린리모델링 이자지원사업에서 제시하는 기술요소를 보면 고성능 창 및 문, 창호기밀, 내·외부 단열보강, 폐열회수형 환기장치, 고효율 냉난방장치 등이 포함되어 있다.
여기서 중요한 것은 각각의 기술을 단순히 추가하는 것이 아니다.
단열을 강화했다면 단열층이 어디에서 끊기는지, 창호를 교체했다면 창과 벽체가 만나는 접합부는 제대로 처리됐는지, 건물의 기밀성이 높아졌다면 필요한 환기량은 어떻게 확보할 것인지까지 함께 고려해야 한다.
그린리모델링을 ‘좋은 자재로 바꾸는 공사’라고만 이해하면 놓치기 쉬운 부분이다.
건축물은 벽, 창, 슬래브, 기둥, 설비가 각각 따로 작동하는 물체가 아니라 서로 연결된 하나의 시스템이기 때문이다.

U-value 너머를 보는 그린리모델링
그린리모델링을 이야기할 때 우리는 흔히 “단열재를 보강했다”, “고성능 창호로 교체했다”와 같이 어떤 자재와 기술을 적용했는지에 주목한다.
하지만 건축공학의 관점에서 조금 더 깊숙이 들여다보면 중요한 질문은 달라진다.
단열재가 얼마나 두꺼운가가 아니라, 어디까지 끊김 없이 이어져 있는가.
벽체의 평균적인 단열성능뿐 아니라, 가장 차가운 접합부의 표면온도가 얼마인가.
결국 그린리모델링의 성능은 눈에 잘 보이지 않는 몇 cm의 접합부에서도 달라질 수 있다.
낡은 건물의 ‘체질’을 바꾼다는 것은 단순히 단열재를 덧붙이는 일이 아니다.
열이 어디로 이동하는지를 찾아내고, 그 흐름을 건물 전체의 관점에서 다시 설계하는 것.
어쩌면 그것이 그린리모델링에서 우리가 놓치지 말아야 할 진짜 ‘디테일’일지도 모른다.

본 이미지는 AI로 생성되었습니다.

참고문헌 및 출처
1. 국토교통부, 「건축물의 에너지절약설계기준」, 국토교통부고시 제2026-360호, 2026. 7. 8. 시행.
2. 국토교통부, 「공동주택 결로 방지를 위한 설계기준」, 국토교통부고시 제2026-332호, 2026. 6. 26. 시행.
3. 국토교통부·국토안전관리원, 「2026년 민간건축물 그린리모델링 이자지원사업」 관련 공고 및 사업자료.
4. 국토안전관리원 그린리모델링창조센터, 「그린리모델링 기술요소 소개」.
